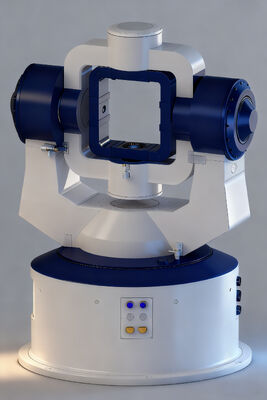

ডায়নামিক 3 অক্ষ সিমুলেশন টার্নটেবিল উচ্চ কার্যকারিতা HWIL পরীক্ষা এবং মূল্যায়ন ফ্লাইট মোশন সিমুলেটর 35 কেজি সর্বোচ্চ লোড সহ

ডায়নামিক 3 অক্ষ সিমুলেশন টার্নটেবিল উচ্চ কার্যকারিতা HWIL পরীক্ষা এবং মূল্যায়ন ফ্লাইট মোশন সিমুলেটর 35 কেজি সর্বোচ্চ লোড সহ

ব্র্যান্ড নাম:	RUYA
মডেল নম্বর:	/
MOQ.:	1 সেট
দাম:	আলোচনাযোগ্য
বিতরণ সময়:	4-6 মাস
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO 9001

সর্বোচ্চ লোড:

35 কেজি (মাউন্ট ফিক্সচার সহ)

লোড মাত্রা:

400 মিমি × 400 মিমি × 450 মিমি

তিন-অক্ষ ছেদ:

± 0.3 মিমি

তিন-অক্ষের লম্বতা:

±18″

মাউন্ট পৃষ্ঠ নির্ভুলতা:

≤ ± 2 ″

ositioning পৃষ্ঠ নির্ভুলতা:

≤ ± 2 ″

পরিবাহী স্লিপ রিং:

80 রিং এর কম নয়

ওজন:

প্রায় 3000 কেজি

প্যাকেজিং বিবরণ:

কাঠের বাক্স

যোগানের ক্ষমতা:

≤3 সেট, 6 মাস

বিশেষভাবে তুলে ধরা:

৩ অক্ষের ফ্লাইট মোশন সিমুলেটর

মূল্যায়ন ফ্লাইট মোশন সিমুলেটর

ডায়নামিক 3 অক্ষ সিমুলেশন টার্নটেবল

পণ্যের বর্ণনা

ডায়নামিক 3 অক্ষ সিমুলেশন টার্নটেবিল উচ্চ কার্যকারিতা HWIL পরীক্ষা এবং মূল্যায়ন ফ্লাইট মোশন সিমুলেটর

তিন অক্ষের সিমুলেশন টার্নটেবিল দুটি প্রধান অংশ নিয়ে গঠিতঃ যান্ত্রিক টার্নটেবিলের দেহ এবং পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা। টার্নটেবিলটি একটি ইউ-ও-ও বা ইউ-ইউ-টি কাঠামো গ্রহণ করে,একটি যান্ত্রিক অক্ষ সিস্টেমএটিতে সিমুলেশন, অবস্থান, হার এবং সুইং ফাংশন রয়েছে এবং এটি একটি লোডের ত্রিমাত্রিক গতি অনুকরণ করতে পারে।এটি স্থলভিত্তিক অর্ধ-ভৌত সিমুলেশন সিস্টেমে ব্যবহার করা হয় যাতে ইনার্শিয়াল নেভিগেশন সিস্টেমের মতো বোঝার জন্য প্রায় বাস্তবসম্মত গতি পরিবেশ সরবরাহ করা যায়এটি পরীক্ষার অধীনে লোডের জন্য একক-অক্ষ, দ্বৈত-অক্ষ, বা তিন-অক্ষের অবস্থান এবং হার রেফারেন্স সরবরাহ করতে পারে এবং ইনার্শিয়াল উপাদান, সমাবেশ,এবং ইনার্শিয়াল নেভিগেশন সিস্টেম.

টেকনিক্যাল স্পেসিফিকেশন

সর্বাধিক লোডঃ 35 কেজি (মোন্টেশন ফিক্সচার সহ)
লোডের মাত্রাঃ 400mm × 400mm × 450mm
তিন অক্ষের ছেদঃ ±0.3mm
তিন অক্ষের লম্বতাঃ ±18′′
মাউন্ট পৃষ্ঠের নির্ভুলতাঃ ≤±2′′; অবস্থান পৃষ্ঠের নির্ভুলতাঃ ≤±2′′
মনিটরিং পৃষ্ঠায় চৌম্বকীয় ফুটোঃ ≤0.1mT (মনিটরিং পৃষ্ঠায় 10 মিমি)
কন্ডাক্টিভ স্লিপ রিং: ব্যবহারকারীর চ্যানেলে অন্তত ৮০টি রিং থাকা উচিত
মেশিন প্ল্যাটফর্মের আনুমানিক মাত্রাঃ দৈর্ঘ্য 1600 × প্রস্থ 1450 × উচ্চতা 2200 মিমি
ওজনঃ প্রায় ৩০০০ কেজি

প্রধান কর্মক্ষমতা সূচক

তিন-অক্ষের সিমুলেশন টার্নটেবিল পারফরম্যান্স স্পেসিফিকেশন

	তিন অক্ষের সিমুলেশন টার্নটেবল
	রোল(অভ্যন্তরীণ অক্ষ)	পিচ(মাঝারি অক্ষ)	জাই (বাহ্যিক অক্ষ)
ঘূর্ণন কোণ পরিসীমা	৩৬০° অবিচ্ছিন্ন	৩৬০° অবিচ্ছিন্ন	৩৬০° অবিচ্ছিন্ন
সর্বাধিক কোণহার	৪০০ o/s	৪০০ o/s	৩০০ o/s
সর্বাধিক কৌণিক ত্বরণ	৪০০০o/সেকেন্ড²	2500o/s²	3000 o/s²
সর্বনিম্নস্থির হার	0.003 o/s	0.003 o/s	0.003 o/s
কোণীয় অবস্থানের সঠিকতা	±১০.৮"	±১০.৮"	±১০.৮"
ফ্রিকোয়েন্সি রেসপন্স ইনডেক্স ডাবল দশ, ০.৫°	১২ হার্জ	১০ হার্জ	১০ হার্জ
ফ্রিকোয়েন্সি রেসপন্স ইনডেক্স ডাবল দশ, ০.৫°	ধাপ সিগন্যালের সময়-ডোমেইন প্রতিক্রিয়া (বৈচিত্র্য 1°): ওভারসট ≤ 25%, দোলনসময় ≤ ১
