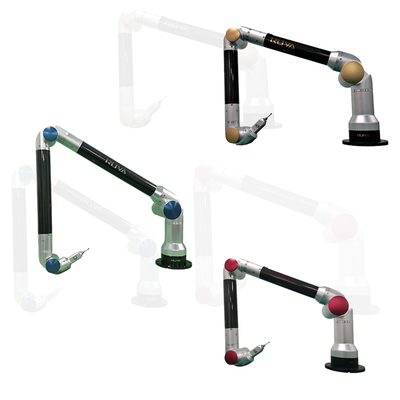

উচ্চ নির্ভুলতা সম্পন্ন পোর্টেবল সিএমএম RA535 3D পরিমাপক বাহু আর্টিকুলেটেড আর্ম কোঅর্ডিনেট পরিমাপক যন্ত্র

পণ্যের বর্ণনা

RA5 সিরিজ সিএমএম পোর্টেবল পরিমাপক আর্মপ্রধানত স্বয়ংচালিত উত্পাদন লাইন, বিমান রক্ষণাবেক্ষণ কারখানা, জাহাজ নির্মাণ কারখানা, লোকোমোটিভ কারখানা, ছাঁচ তৈরির কর্মশালা ইত্যাদির নির্ভুল পরিমাপে ব্যবহৃত হয়।

পরীক্ষার নির্ভুলতা (সাধারণ আন্তর্জাতিক মান সমন্বয়ে B89.4.22-2004):

(১) একক-বিন্দু পুনরাবৃত্তিযোগ্যতা পরীক্ষা পদ্ধতি: স্ট্যান্ডার্ড প্রোবটিকে নেস্ট কোণে স্থাপন করে একাধিক একক-বিন্দু ডেটা সংগ্রহ করে সফটওয়্যার দ্বারা স্ট্যান্ডার্ড ডেটা থেকে বিচ্যুতির হিসাব করা হয় এবং প্রতিটি বিন্দুর (একক বিন্দু) গড় স্ট্যান্ডার্ড বিচ্যুতি নির্ণয় করা হয়। এই পদ্ধতিটি পরিমাপ সরঞ্জামের পুনরাবৃত্তিযোগ্যতা পরীক্ষা করতে ব্যবহৃত হয়।

(২) স্থানিক নির্ভুলতা দৈর্ঘ্য পরিমাপ পদ্ধতি: পরিমাপের পরিসীমা, স্ট্যান্ডার্ড ডিভাইসের দৈর্ঘ্যের মান সহ পরীক্ষা করে, স্ট্যান্ডার্ড ডিভাইসের তাত্ত্বিক মানের সাথে পরিমাপের ফলাফলের মধ্যে স্ট্যান্ডার্ড বিচ্যুতি নির্ণয় করা হয়। যদি ৯৫% পরিমাপের ফলাফল ক্রমাঙ্কনের নির্ভুলতার মধ্যে থাকে, তাহলে স্ট্যান্ডার্ড বিচ্যুতির মান ± ২σ আত্মবিশ্বাসের স্তরের সাথে মিলে যায়, এই পদ্ধতিটি একটি সাধারণ গুণমান পরিমাপ সিস্টেমের নির্ভুলতা মানদণ্ড হিসেবে ব্যবহৃত হয়।

জ্যামিতিক বৈশিষ্ট্য সনাক্তকরণ

১. ওয়ার্কপিসের জ্যামিতিক বৈশিষ্ট্য পরিমাপ করুন। অভিক্ষেপ এবং ছেদের মাধ্যমে, বিদ্যমান জ্যামিতিক বৈশিষ্ট্যগুলি নতুন বৈশিষ্ট্য তৈরি করতে একত্রিত করা হয়।

২. জ্যামিতিক বৈশিষ্ট্যগুলির মধ্যে দূরত্ব এবং কোণের মতো স্থানিক মাত্রা দ্রুত বিশ্লেষণ করুন।

৩. বিন্দু, রেখা এবং পৃষ্ঠের মাধ্যমে সমন্বয় ব্যবস্থা কাস্টমাইজ করা যেতে পারে এবং রৈখিক মাত্রা চিহ্নিত করা যেতে পারে।

GD&T জ্যামিতিক সহনশীলতা সনাক্তকরণ

পরিমাপ সফ্টওয়্যার জ্যামিতিক বৈশিষ্ট্যগুলির আকার এবং অবস্থানের সহনশীলতা মূল্যায়নের জন্য GD&T সরঞ্জাম সরবরাহ করে। উদাহরণস্বরূপ, উল্লম্বতা, সমান্তরালতা, সমতলতা, নলাকারতা, অক্ষীয়তা, প্রবণতা, অবস্থান ইত্যাদি।

3D মডেল এবং প্রকৃত বস্তুর মধ্যে তুলনা

সফ্টওয়্যারটি একাধিক 3D ডেটা ফর্ম্যাট সমর্থন করে এবং একাধিক সমন্বয় সারিবদ্ধকরণ পদ্ধতি সরবরাহ করে। এটি স্বয়ংক্রিয়ভাবে পরিমাপকৃত জ্যামিতিক বৈশিষ্ট্য এবং পৃষ্ঠের বিন্দুর ডেটাকে ত্রিমাত্রিক মডেলের তাত্ত্বিক মানের সাথে তুলনা করতে পারে এবং ত্রুটি বিশ্লেষণের গ্রাফিক রিপোর্ট সরবরাহ করতে পারে।

পরীক্ষার রিপোর্ট

PDF, Excel, এবং mht ফরম্যাটে পরীক্ষার রিপোর্ট দ্রুত আউটপুট করা যেতে পারে।

নিরীক্ষণ রিপোর্টের কাস্টমাইজেশন ফাংশন শক্তিশালী, এবং আউটপুট রিপোর্ট ছবি এবং টেক্সট সহ সুবিধাজনক এবং দ্রুত।

অ্যাপ্লিকেশন ক্ষেত্র:অটোমোবাইল উত্পাদন লাইন, মহাকাশ, জাহাজ নির্মাণ, পরিদর্শন ফিক্সচার তৈরি, ছাঁচ তৈরি ইত্যাদিতে ব্যবহৃত হয়।

পণ্যের পরামিতি

ঐচ্ছিক সরঞ্জাম:
