ভালো দাম  অনলাইন

পণ্যের বিবরণ

Created with Pixso. বাড়ি Created with Pixso. পণ্য Created with Pixso.
ট্র্যাকিং টার্নটেবল
Created with Pixso. 2DT50-FZ ইউএভি প্রতিরোধ টার্নটেবল সিস্টেম ট্র্যাকিং টার্নটেবল

2DT50-FZ ইউএভি প্রতিরোধ টার্নটেবল সিস্টেম ট্র্যাকিং টার্নটেবল

ব্র্যান্ড নাম: RUYA
মডেল নম্বর: 2DT50-FZ
MOQ.: 1 set
মূল্য: আলোচনাযোগ্য
বিতরণ সময়: 3-4 months
অর্থ প্রদানের শর্তাবলী: T/T
বিস্তারিত তথ্য
Place of Origin:
China
সাক্ষ্যদান:
ISO 9001
Load Weight:
150Kg
Rate Range:
0°/s~100°/s
Maximum Angular Acceleration:
50°/s^2
Tracking Positioning Accuracy:
≤±10″
Positioning Repeatability:
≤±5″
Inclination Rotary Accuracy:
≤±3″
Perpendicularity:
≤±2″
Intersection:
Ф0.5mm diameter ball
Packaging Details:
wooden box
Supply Ability:
≤3 sets, 3 months
পণ্যের বর্ণনা

2DT50-FZ ইউএভি প্রতিরোধ টার্নটেবল সিস্টেম ট্র্যাকিং টার্নটেবল


পণ্যের বর্ণনা


ইউএভি প্রতিরোধের টার্নটেবিলটি আজিমথ অক্ষ (এক্স) এবং পিচ অক্ষ (ওয়াই) এ দুটি ডিগ্রি স্বাধীনতা রয়েছে। এটি ইউ-টি টাইপ দ্বি-মাত্রিক নির্ভুলতা পরীক্ষার সরঞ্জাম।এটি মূলত ইউএভি প্রতিরোধ ব্যবস্থাকে ট্র্যাকিং এবং অবস্থান নির্ধারণের জন্য ব্যবহৃত হয়।, যা পুরো সিস্টেমের জন্য অবস্থানের সমন্বয় প্রদান করে।


পণ্যের পরামিতি


স্পেসিফিকেশন

1

লোড ওজন

১৫০ কেজি

2




রোটারি রেঞ্জ




অভ্যন্তরীণ ফ্রেমঃ ±350°

বাইরের ফ্রেমঃ ±90°

3

ডাবল-অক্ষের রেট রেঞ্জ

0°/s~100°/s

4

ডাবল-অক্ষের সর্বাধিক কৌণিক ত্বরণ

50°/s^2

5

ট্র্যাকিং পজিশনিং যথার্থতা

≤±10′′

6

অবস্থান পুনরাবৃত্তিযোগ্যতা ডাবল-অক্ষ

≤±5′′

7

দ্বৈত অক্ষের ছেদ

F0.5mm ব্যাসার্ধ বল

8

ডাবল-অক্ষের কুলুঙ্গি ঘূর্ণন নির্ভুলতা

≤±3′′

9

দ্বৈত-অক্ষের উল্লম্বতা

≤±2′′

10







হার সঠিকতা







ω≤1°/s,        ২x১০-৩ (1° গড়))

1°/s≤ω<10°/s, ২x১০-৪ (১০° গড়)

ω≥10°/s,       ২x১০-৫ (৩৬০ ডিগ্রি গড়)

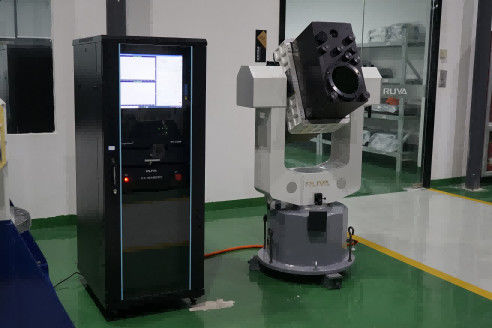

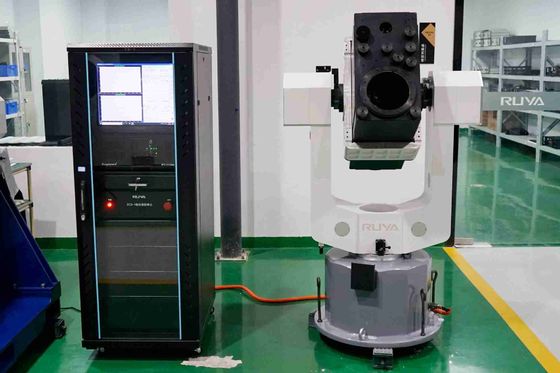

2DT50-FZ ইউএভি প্রতিরোধ টার্নটেবল সিস্টেম ট্র্যাকিং টার্নটেবল 0

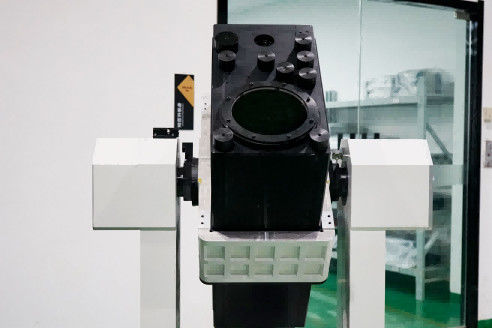

2DT50-FZ ইউএভি প্রতিরোধ টার্নটেবল সিস্টেম ট্র্যাকিং টার্নটেবল 1
